M6 Mac miniにて、3台の4K 外部モニターに接続してみましたのでレポートします。Thunderbolt 4 x 3ポート、HDMIとThunderbolt 4 x 2ポートで確認しましたが、いづれも 4K@60Hzで認識しています。また、Thunderbolt 4ポートからHDMI / DP付きのハブ経由での映像出力についても記載しています。
M6 Mac mini、ディプレイサポートの仕様
M6 Mac miniのベンチマークスコアなどについては、以下の記事にて掲載しています。あわせて参照いただければと思います。
M6 Mac miniを注文、M4 Mac miniの使用を踏まえ、私がカスタマイズしたオプションとその背景
M6 Mac mini 実機で計測のベンチマークスコア、M4 Mac miniとのスコア比較。CPU、GPU、AIのほか、SSD読み書きもスコアアップ
M6 Mac mini、40Gbps SSDケース経由で外付けSSDを増設。M4 Mac miniからの流用だが、読み書き速度はやや向上
Apple 公式サイトからの引用ですが、M6 Mac miniでのモニターへの映像出力は以下となっています。ThunderboltとHDMIポートの使用で、最大3台の外部ディスプレイに対応しています。
- 3台のディスプレイ：最大6Kネイティブ解像度、60Hzまたは4Kネイティブ解像度、165Hzのディスプレイ2台と、Thunderbolt経由で最大5Kネイティブ解像度、60HzのディスプレイまたはHDMI経由で4Kネイティブ解像度、60Hzのディスプレイ1台
- 最大2台のディスプレイ：最大8Kネイティブ解像度、60Hz、または5Kネイティブ解像度、120Hz、または4Kネイティブ解像度、240Hzのディスプレイ1台と、Thunderbolt経由で最大5Kネイティブ解像度、60HzのディスプレイまたはHDMI経由で4Kネイティブ解像度、60Hzのディスプレイ1台
3台の4K モニターへの映像出力

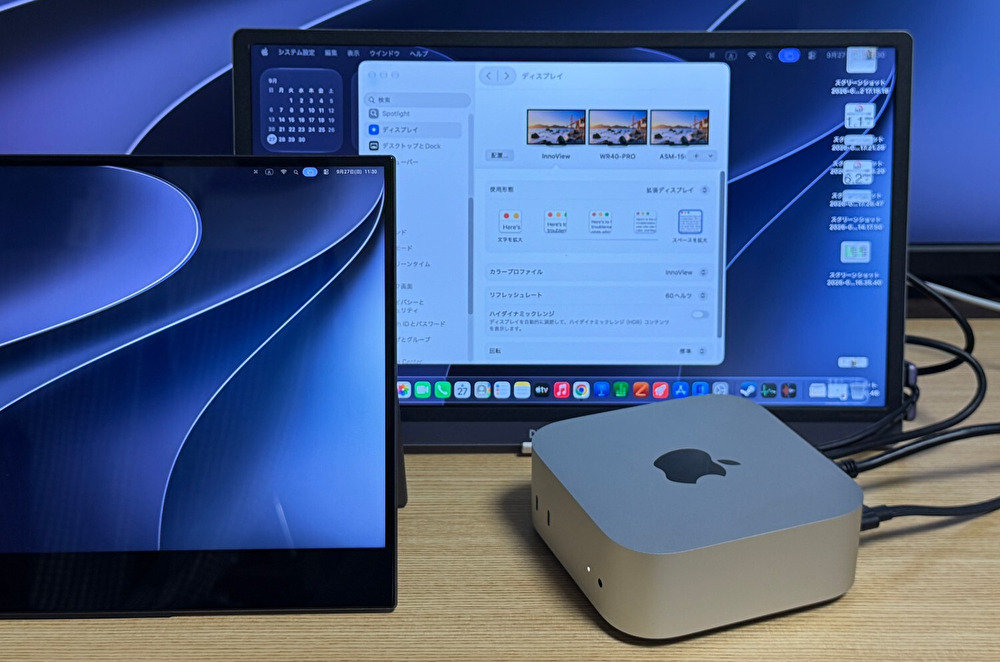

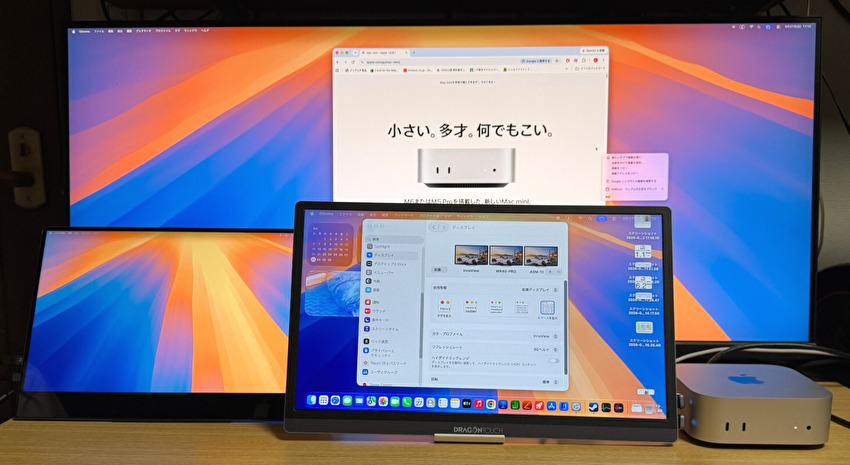

上の画像の手前は4K ポータブルモニター 2台、後ろのモニターは40インチワイドモニターです。27インチ 4K モニターが少し離れた位置にあるため、3台接続を示す写真としては 40インチワイドモニターでの撮影です。

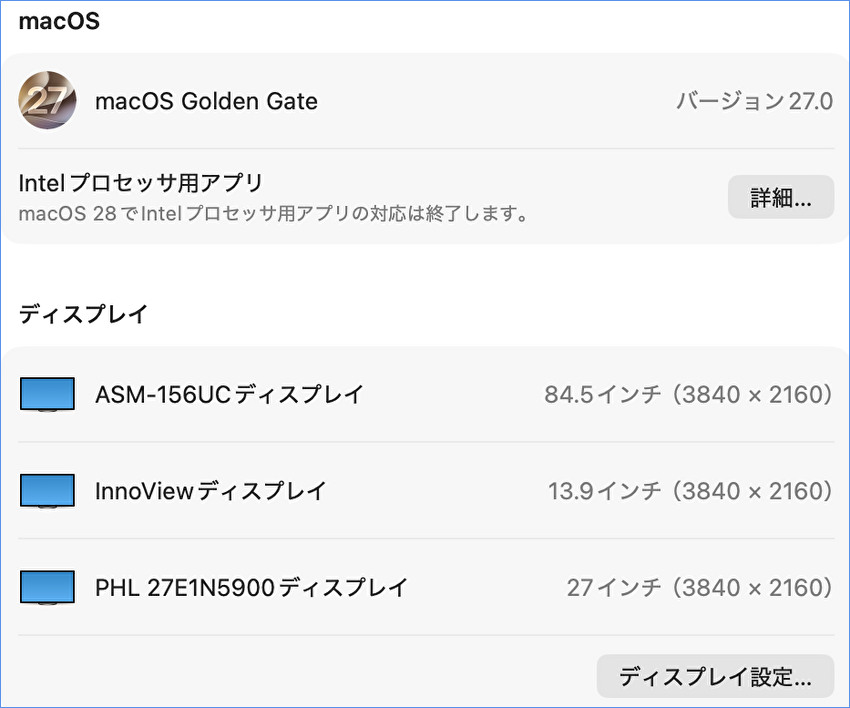

▼4K x 3台のモニターへの出力時のシステム情報です。ディスプレイの項目の上から順に、15.6インチ ポータブルモニター（84.5インチと誤表示されています）、14インチ ポータブルモニター、27インチモニターです。ポータブルモニターは別途 USB-C アダプターから電源を接続したうえで、Thunderbolt 4 to USB-Cへの接続、27インチモニターは USB-CとHDMIの双方での3台出力を確認済です。

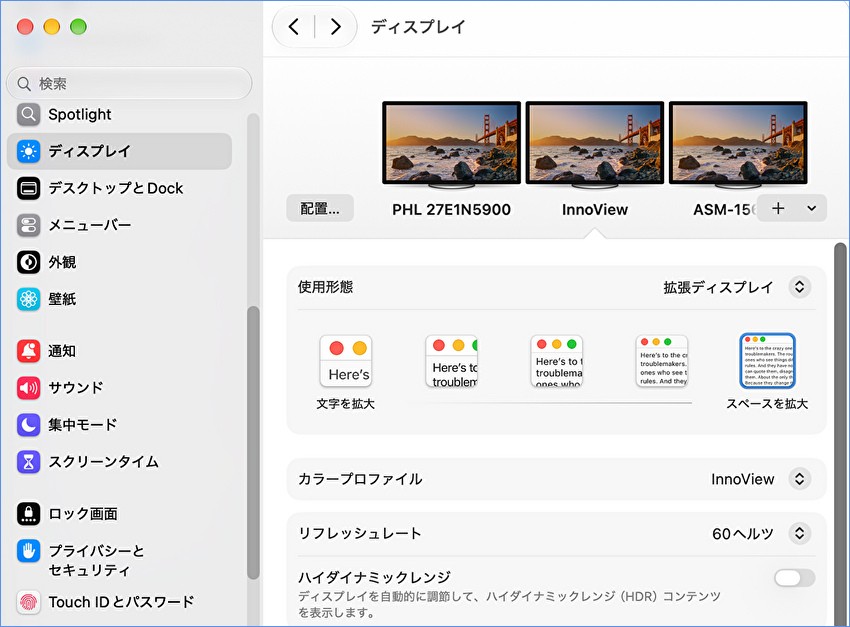

▼こちらは27インチ 4K モニターに替えて、段落下の写真の40インチ ウルトラワイドモニターをHDMI接続した状況です。WQHDであり、文字などの表示は22インチ FHD並みでやや粗いのですが、横並びで複数の画面を表示でき、リモートワークも含めて重宝しています。
▼上記の40インチ ウルトラワイドモニターの実機レビュー記事です。2022年に投稿の古い記事ですが、今でも「INNOCN」から継続販売されています（Amazonでの販売はこちら）。
▼当記事の編集時まで認識していなかったのですが、「INNOCN」より 5Kの40インチモニターも販売されています。

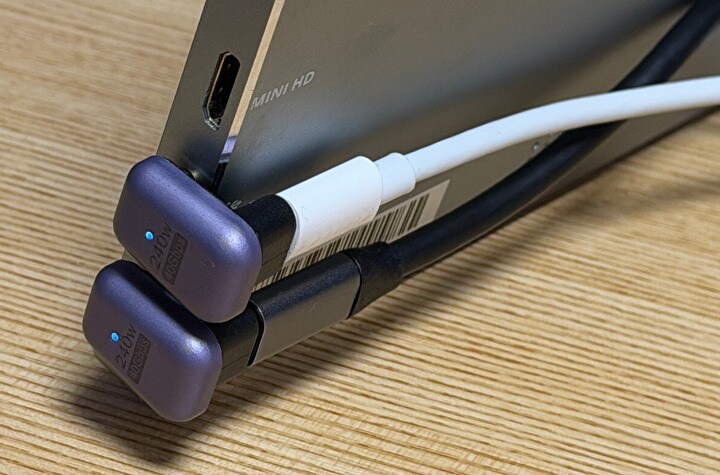

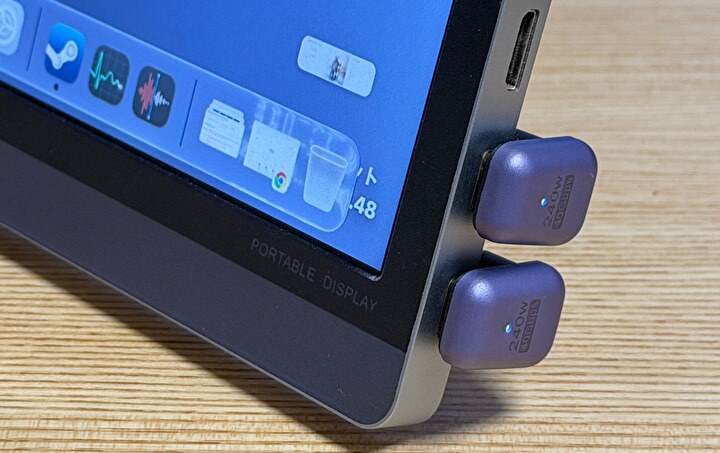

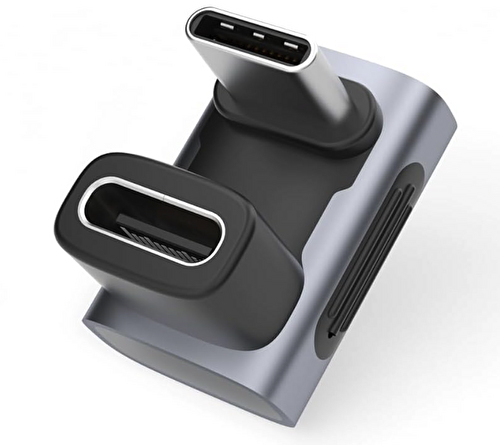

▲▼ポータブルモニターへのUSB-C ケーブルでの接続に際しては横に面積をとるため、上の写真・以下のU字型のアダプターが便利です。なお、私が購入の製品は在庫切れ（あるいは終売）となっており、同種の製品の販売リンクを掲載しています。
ポータブルモニターでのケーブル隠し、U字型 USB Type-Cアダプターの使用感。2個使用で、電源・映像ケーブルともに見た目スッキリ
USB-C ハブ経由での映像出力

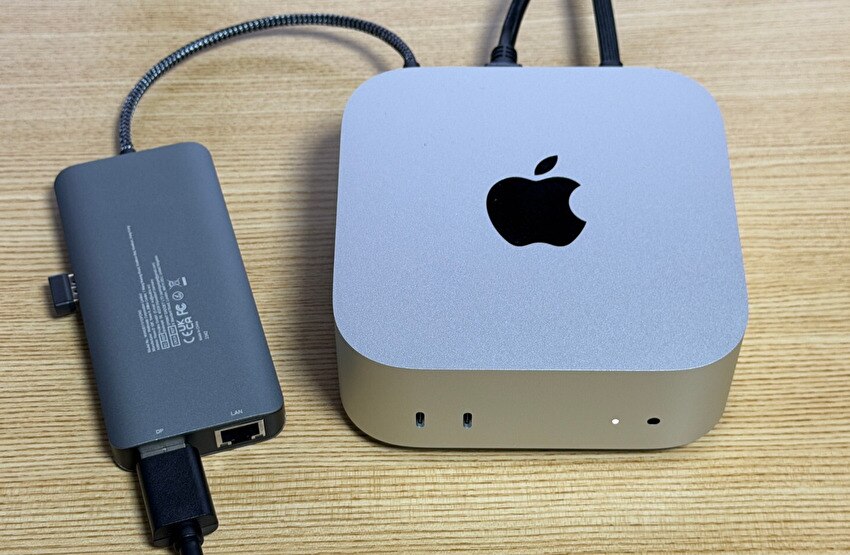

こちらは下調べすることなく、手持ちのHDMIとDPポートを装備するUSB-Cハブ（USB4、Thunderbolt 4には未対応）経由での映像出力の確認です。M6 Mac miniのThunderbolt 4ポートからの接続ですが、結果として、USB-CハブのHDMIあるいはDPのいづれか1台のモニターへの映像出力は可能ですが、USB-C ハブ経由での2台の映像出力はできませんでした。また、USB-C ハブは（Windows 11 PCの接続時も同様ですが）かなりの熱を帯びます。

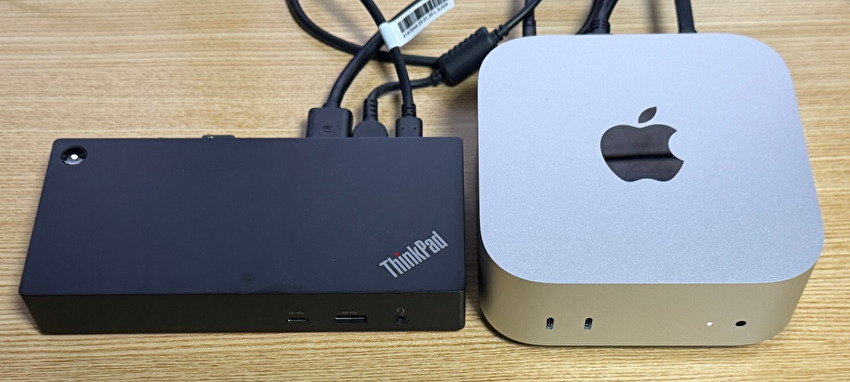

▲▼上の写真の「ThinkPad USB-C ハブ」は、以下の記事にて実機レビューしています。
ThinkPad ユニバーサル USB Type-C ドックの実機レビュー、映像出力・PCへの給電ともに安定動作。ThinkPadのデザインとの親和性が秀逸
▼M6 Mac miniのThunderbolt 4から27インチ 4K モニター、USB-C ハブのDPから40インチ ウルトラワイドモニターへの出力事例です。Mac miniのThunderbolt 4経由にて もう1台のモニター出力も可能です。
まとめ
M6 Mac miniにて、3台の4K モニターへの映像出力を確認しました。全ての組み合わせを確認していませんが、今回の範囲では以下の同時出力を確認済です。なお、USB-C ハブの2ポートからの映像出力はNGでした。
- M6 Mac miniの、Thunderbolt 4の3ポートでの、3台のモニターへの出力
- M6 Mac miniの、HDMIとThunderbolt 4の2ポートでの、3台のモニターへの出力
- M6 Mac miniの、HDMIとThunderbolt 4の1ポート、USB-C ハブのHDMIあるいはDPでの、3台へのモニター出力
▼M6 Mac miniの販売情報です。私はメモリ 24GB / 10G RJ45にカスタマイズしたモデルを使用しています。
